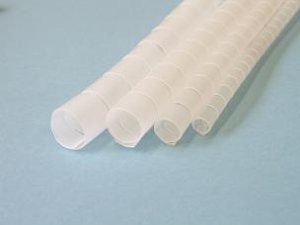

スリットチューブ(5m)(乳白) [ST]

販売価格: 762円~2,261円(税込)

オプションにより価格が変わる場合もあります。

型番:
数量:

専用治具で瞬時に装着できスリットチューブ


スリットチューブは、従来のケーブル保護材(スパイラルチューブ)などに比べて着脱性に優れており、作業効率の向上をお約束します。
従来のスパイラルチューブは手巻きで時間がかかり、ケーブルをまとめるのもひと苦労でした。
その点スリットチューブは、専用治具で瞬時に装着できます。

【特徴】
・他製品(スパイラルチューブ)に対し、10分の1(2秒/m)にタクト短縮可能。※当社比
・取り外し、繰り返し使用が可能。
・スリットにより曲線部にも簡単に装着でき、また装着後も極めて柔軟性に優れています。

【用途及び材質】
・電線類の結束・保護、ゴムホースのプロテクター
・スリットチューブ=ポリエチレン
・専用治具=ABS樹脂

【仕様】

型番 カラー 内径(mm) 使用最大径(mm) ピッチ(mm) 肉厚(mm)
ST-08PEL(W/B) (乳白色/黒色) 8 10 10 0.8
ST-15PEL(W/B) (乳白色/黒色) 15 16 14 0.8
ST-20PEL(W/B) (乳白色/黒色) 20 23 17 0.9
ST-25PEL(W/B) (乳白色/黒色) 25 29 20 1.0

【スリットチューブ物性値(ポリエチレン)】

比重(kg/㎡) 融点(℃) 耐熱温度 引張り降伏応力(MPa) 引張り伸び率(%) 曲げ弾性率(MPa)
929 117 100℃×約10分程度(※1) 14.7 500(破壊) 225
60℃×約10分程度(※2)

※1)部分的に熱を与えた場合の数値です。
※2)集中的に熱を与えた場合の数値です。

【使用上の注意】
・用途以外に使用しないで下さい。
・火気の近くで使用しないで下さい。
・暖房器具等の温度が高くなる場所で使用しないでください。
・コードを無理に引張ったり、曲げないで下さい。
・製造工程によりスリットチューブ表面に多少擦れの痕跡や白化が生じる場合がありますが、不良品ではありません。
・予告なく仕様、色調等変更することがありますのでご了承下さい。

使用方法

 【スリット手順-1】
付属の専用治具でケーブルを挟み込みます。


 【スリット手順-2】
スリットチューブの切れ目を下にして専用治具に差し込みます。



 【スリット手順-3】
専用治具の奥までスリットチューブをしっかりと差し込んで下さい。

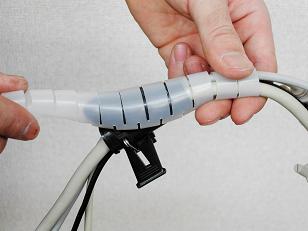

 【スリット手順-4】
スリットチューブの先端とケーブルを一緒に持ちながら専用治具を手前にスライドさせます。



【スリット手順-5】
余ったスリットチューブをハサミ等で切り落とします。
